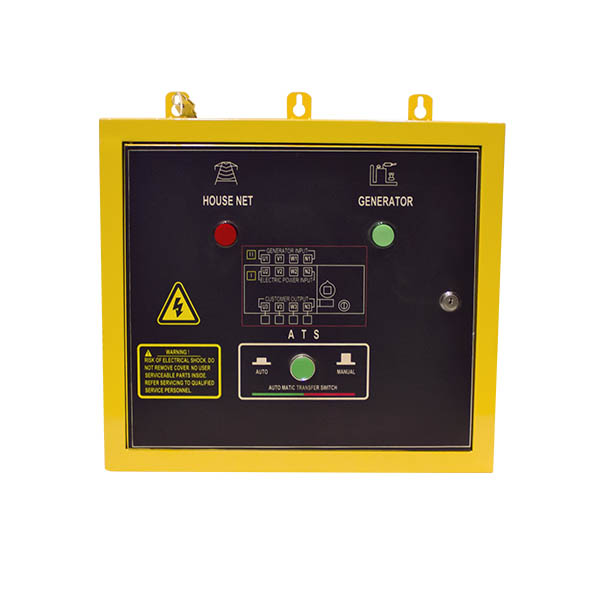

Блок автоматики CHAMPION ATSDG15ES-3

Использование системы ATS 10-15кВт гарантирует подачу электроэнергии при внезапных отключениях элетричства в общих сетях. Когда городское электроснабжение отключается, система ATS немедленно запускает программу запуска (2-6 сек.). Сначала, автоматически отключается соединение между нагрузкой пользователя и общей сетью электроснабжения, и в то же самое время запускается генератор. Когда скорость вращения генератора достигает 1500 оборотов в минуту, генератор начинает вырабатывать энергию и автоматически контролирует ее выходное напряжение в 220В/380В, затем таже автоматически соединяет генератор с нагрузкой пользователя.

Когда сетевое электроснабжение возобновляется, система ATS автоматически проверяет стабильность напряжения (в течение 10сек.). После подтверждения устойчивости возобновленного напряжения система ATS тут же запускает программу остановки генератора. Эта программа останавливает генератор и отключает соединение между генератором и нагрузкой пользователя, и в то же самое время автоматически соединяет сетевое электроснабжение с нагрузкой польвателя. После чего автоматически система ATS входит в состояние ожидания отключение электроснабжения в общих сетях.

Система полностью автоматизирована и готова к работе, разработана согласно требованиям безопасности. Когда генератор находится в состоянии автоматической работы, система может работать без какого-либо управления оператором, выполняя все процессы самостоятельно. Система оснащена функцией захвата ошибок, может сохранять код ошибки, пока оператор не решит проблему, и система снова не заработает в штатном режиме.

Для автоматического запуска генератора система ATS использует SCM цифровой контроллер для управления генератором и обеспечения контроля над его состоянием. Таким образом, генератор с системой ATS может также быть использован в различных местах, где требуется стабильная подача электроэнергии, такие как: жилой дом; больница; телекоммуникационные станции; стационарный пост; радарная станция и так далее.
